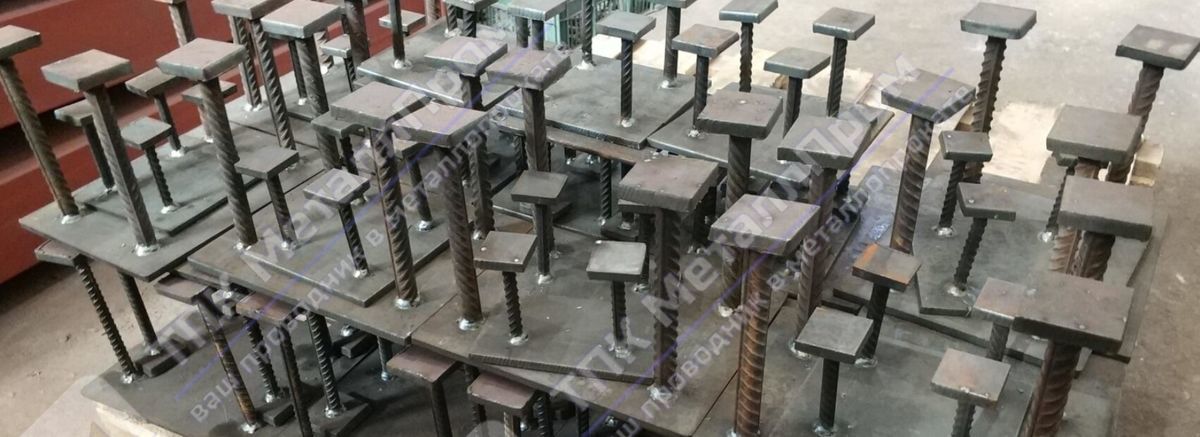

Закладные изделия МН 541-554

Закладные изделия МН 541-554 серии 1.400-15 заказать по выгодной цене в Ноябрьске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 541 до МН 554 представлены ниже.

Закладные изделия МН 541-554, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

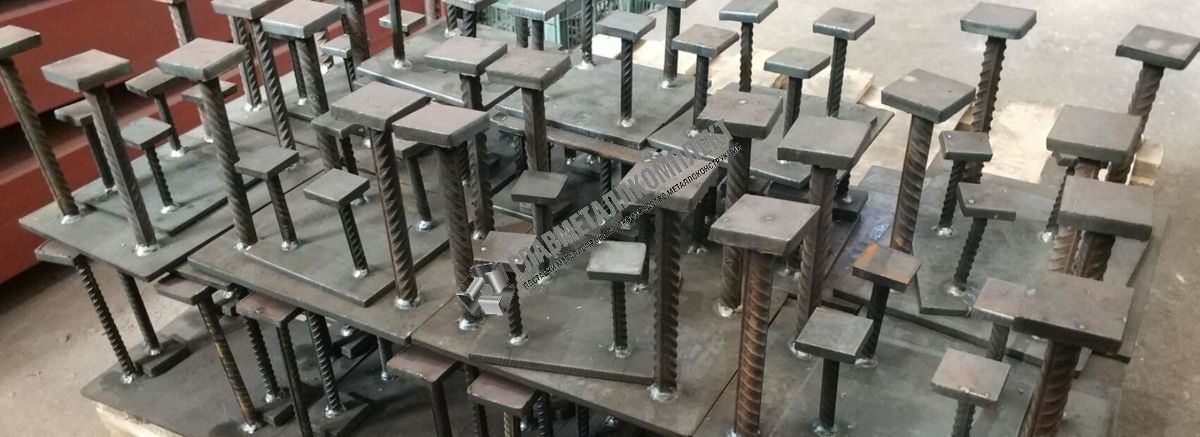

Закладные детали МН 541-554: технические характеристики и чертежи

Закладные изделия МН 541
Наименование характеристики Обозначение Значение закладных изделий
МН 541
Закладные изделия МН 541
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 100
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 50
Привязки анкеров, мм b2 25
Выборка стали на 1 изделие (профильная сталь 50x5), кг 0.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Итого, кг 0.6
Обозначение детали 1.400-15.B1.540-02
Закладные изделия МН 542
Наименование характеристики Обозначение Значение закладных изделий
МН 542
Закладные изделия МН 542
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 150
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Выборка стали на 1 изделие (профильная сталь 50x5), кг 0.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Итого, кг 0.8
Обозначение детали 1.400-15.B1.540-03
Закладные изделия МН 543
Наименование характеристики Обозначение Значение закладных изделий
МН 543
Закладные изделия МН 543
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 200
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 50x5), кг 0.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Итого, кг 1.1
Обозначение детали 1.400-15.B1.540-05
Закладные изделия МН 544
Наименование характеристики Обозначение Значение закладных изделий
МН 544
Закладные изделия МН 544
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 250
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 50x5), кг 0.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Итого, кг 1
Обозначение детали 1.400-15.B1.540-04
Закладные изделия МН 545
Наименование характеристики Обозначение Значение закладных изделий
МН 545
Закладные изделия МН 545
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 50x5), кг 1.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Итого, кг 1.3
Обозначение детали 1.400-15.B1.540-06
Закладные изделия МН 546
Наименование характеристики Обозначение Значение закладных изделий
МН 546
Закладные изделия МН 546
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 400
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 50x5), кг 1.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Итого, кг 1.8
Обозначение детали 1.400-15.B1.540-07
Закладные изделия МН 547
Наименование характеристики Обозначение Значение закладных изделий
МН 547
Закладные изделия МН 547
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 50x5), кг 1.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Итого, кг 2.2
Обозначение детали 1.400-15.B1.540-08
Закладные изделия МН 548
Наименование характеристики Обозначение Значение закладных изделий
МН 548
Закладные изделия МН 548
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4
Итого, кг 4.2
Обозначение детали 1.400-15.B1.540-09
Закладные изделия МН 549
Наименование характеристики Обозначение Значение закладных изделий
МН 549
Закладные изделия МН 549
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 700
Кол-во и диаметр арматуры (поз.2) 8ф8AIII
Длина арматуры (поз.2), мм l1 160
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 50x5), кг 2.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 3.2
Обозначение детали 1.400-15.B1.550
Закладные изделия МН 550
Наименование характеристики Обозначение Значение закладных изделий
МН 550
Закладные изделия МН 550
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 800
Кол-во и диаметр арматуры (поз.2) 8ф8AIII
Длина арматуры (поз.2), мм l1 160
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 100
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 3.6
Обозначение детали 1.400-15.B1.550-01
Закладные изделия МН 551
Наименование характеристики Обозначение Значение закладных изделий
МН 551
Закладные изделия МН 551
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B 900
Кол-во и диаметр арматуры (поз.2) 8ф8AIII
Длина арматуры (поз.2), мм l1 160
Привязки анкеров, мм b1 250
Привязки анкеров, мм b2 75
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 4
Обозначение детали 1.400-15.B1.550-02
Закладные изделия МН 552
Наименование характеристики Обозначение Значение закладных изделий
МН 552
Закладные изделия МН 552
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 8ф8AIII
Длина арматуры (поз.2), мм l1 160
Привязки анкеров, мм b1 250
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.6
Итого, кг 4.4
Обозначение детали 1.400-15.B1.550-03
Закладные изделия МН 553
Наименование характеристики Обозначение Значение закладных изделий
МН 553
Закладные изделия МН 553
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 250
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Итого, кг 4.1
Обозначение детали 1.400-15.B1.550-04
Закладные изделия МН 554
Наименование характеристики Обозначение Значение закладных изделий
МН 554
Закладные изделия МН 554
Сечение уголка (поз.1), мм 50x5
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 4ф8AIII
Длина арматуры (поз.2), мм l1 200
Привязки анкеров, мм b1 250
Выборка стали на 1 изделие (профильная сталь 50x5), кг 3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.4
Итого, кг 4.2
Обозначение детали 1.400-15.B1.550-05
