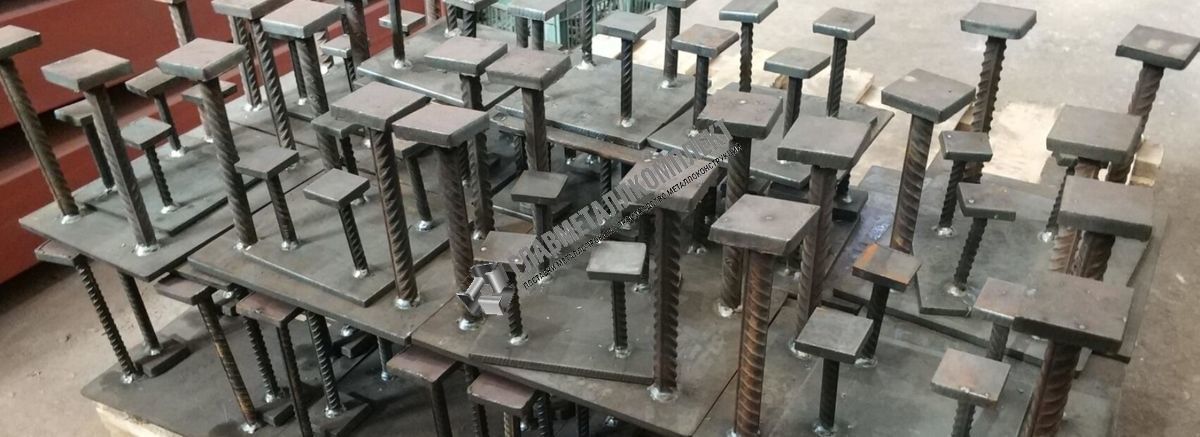

Закладные изделия МН 501-522

Закладные изделия МН 501-522 серии 1.400-15 заказать по выгодной цене в Ноябрьске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 501 до МН 522 представлены ниже.

Закладные изделия МН 501-522, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

Закладные детали МН 501-522: технические характеристики и чертежи

Закладные изделия МН 501
Наименование характеристики Обозначение Значение закладных изделий
МН 501
Закладные изделия МН 501
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 100
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 2ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 50
Привязки анкеров, мм b2 25
Выборка стали на 1 изделие (профильная сталь 63x5), кг 0.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Итого, кг 1
Обозначение детали 1.400-15.B1.510
Закладные изделия МН 502
Наименование характеристики Обозначение Значение закладных изделий
МН 502
Закладные изделия МН 502
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B 150
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 2ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 90
Привязки анкеров, мм b2 30
Выборка стали на 1 изделие (профильная сталь 75x6), кг 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Итого, кг 1.5
Обозначение детали 1.400-15.B1.510-01
Закладные изделия МН 503
Наименование характеристики Обозначение Значение закладных изделий
МН 503
Закладные изделия МН 503
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 200
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 2ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 63x5), кг 1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Итого, кг 1.5
Обозначение детали 1.400-15.B1.510-02
Закладные изделия МН 504
Наименование характеристики Обозначение Значение закладных изделий
МН 504
Закладные изделия МН 504
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B 200
Кол-во и диаметр арматуры (поз.2) 2ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 2ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 90x7), кг 1.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.6
Итого, кг 2.7
Обозначение детали 1.400-15.B1.510-03
Закладные изделия МН 505
Наименование характеристики Обозначение Значение закладных изделий
МН 505
Закладные изделия МН 505
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B 250
Кол-во и диаметр арматуры (поз.2) 2ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 2ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 75x6), кг 1.7
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Итого, кг 2.2
Обозначение детали 1.400-15.B1.510-04
Закладные изделия МН 506
Наименование характеристики Обозначение Значение закладных изделий
МН 506
Закладные изделия МН 506
Сечение уголка (поз.1), мм 125x80x8
Длина уголка, мм B 250
Кол-во и диаметр арматуры (поз.2) 2ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 2ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг 3.1
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.2
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.6
Итого, кг 3.9
Обозначение детали 1.400-15.B1.510-05
Закладные изделия МН 507
Наименование характеристики Обозначение Значение закладных изделий
МН 507
Закладные изделия МН 507
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 63x5), кг 1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7
Итого, кг 2.1
Обозначение детали 1.400-15.B1.510-06
Закладные изделия МН 508
Наименование характеристики Обозначение Значение закладных изделий
МН 508
Закладные изделия МН 508
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 3ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 90x7), кг 2.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.8
Итого, кг 4
Обозначение детали 1.400-15.B1.510-07
Закладные изделия МН 509
Наименование характеристики Обозначение Значение закладных изделий
МН 509
Закладные изделия МН 509
Сечение уголка (поз.1), мм 100x63x6
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг 2.3
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7
Итого, кг 3
Обозначение детали 1.400-15.B1.510-08
Закладные изделия МН 510
Наименование характеристики Обозначение Значение закладных изделий
МН 510
Закладные изделия МН 510
Сечение уголка (поз.1), мм 160x100x9
Длина уголка, мм B 300
Кол-во и диаметр арматуры (поз.2) 3ф12AIII
Длина арматуры (поз.2), мм l1 480
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 100
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 160x100x9), кг 5.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.6
Итого, кг 7.3
Обозначение детали 1.400-15.B1.510-09
Закладные изделия МН 511
Наименование характеристики Обозначение Значение закладных изделий
МН 511
Закладные изделия МН 511
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B 400
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 75x6), кг 2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7
Итого, кг 3.5
Обозначение детали 1.400-15.B1.510-10
Закладные изделия МН 512
Наименование характеристики Обозначение Значение закладных изделий
МН 512
Закладные изделия МН 512
Сечение уголка (поз.1), мм 125x80x8
Длина уголка, мм B 400
Кол-во и диаметр арматуры (поз.2) 3ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 150
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг 5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.8
Итого, кг 6.1
Обозначение детали 1.400-15.B1.510-11
Закладные изделия МН 513
Наименование характеристики Обозначение Значение закладных изделий
МН 513
Закладные изделия МН 513
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 63x5), кг 2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7
Итого, кг 3.1
Обозначение детали 1.400-15.B1.510-12
Закладные изделия МН 514
Наименование характеристики Обозначение Значение закладных изделий
МН 514
Закладные изделия МН 514
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 3ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 90x7), кг 4.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг 0.8
Итого, кг 5.9
Обозначение детали 1.400-15.B1.510-13
Закладные изделия МН 515
Наименование характеристики Обозначение Значение закладных изделий
МН 515
Закладные изделия МН 515
Сечение уголка (поз.1), мм 100x63x6
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 3ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг 3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.7
Итого, кг 4.5
Обозначение детали 1.400-15.B1.510-14
Закладные изделия МН 516
Наименование характеристики Обозначение Значение закладных изделий
МН 516
Закладные изделия МН 516
Сечение уголка (поз.1), мм 160x100x9
Длина уголка, мм B 500
Кол-во и диаметр арматуры (поз.2) 3ф12AIII
Длина арматуры (поз.2), мм l1 480
Кол-во и диаметр арматуры (поз.3) 3ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Привязки анкеров, мм b2 50
Выборка стали на 1 изделие (профильная сталь 160x100x9), кг 9
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.3
Выборка стали на 1 изделие (арм. AIII ф12), кг 1.6
Итого, кг 10.9
Обозначение детали 1.400-15.B1.510-15
Закладные изделия МН 517
Наименование характеристики Обозначение Значение закладных изделий
МН 517
Закладные изделия МН 517
Сечение уголка (поз.1), мм 63x5
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 5ф8AIII
Длина арматуры (поз.2), мм l1 480
Кол-во и диаметр арматуры (поз.3) 5ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 63x5), кг 4.8
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2
Итого, кг 6
Обозначение детали 1.400-15.B1.520
Закладные изделия МН 518
Наименование характеристики Обозначение Значение закладных изделий
МН 518
Закладные изделия МН 518
Сечение уголка (поз.1), мм 75x6
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 5ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 5ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 75x6), кг 6.9
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2
Итого, кг 8.1
Обозначение детали 1.400-15.B1.520-01
Закладные изделия МН 519
Наименование характеристики Обозначение Значение закладных изделий
МН 519
Закладные изделия МН 519
Сечение уголка (поз.1), мм 90x7
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 5ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 5ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 90x7), кг 9.6
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.4
Итого, кг 11.5
Обозначение детали 1.400-15.B1.520-02
Закладные изделия МН 520
Наименование характеристики Обозначение Значение закладных изделий
МН 520
Закладные изделия МН 520
Сечение уголка (поз.1), мм 100x63x6
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 5ф8AIII
Длина арматуры (поз.2), мм l1 300
Кол-во и диаметр арматуры (поз.3) 5ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг 7.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 1.2
Итого, кг 8.7
Обозначение детали 1.400-15.B1.520-03
Закладные изделия МН 521
Наименование характеристики Обозначение Значение закладных изделий
МН 521
Закладные изделия МН 521
Сечение уголка (поз.1), мм 125x80x8
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 5ф10AIII
Длина арматуры (поз.2), мм l1 380
Кол-во и диаметр арматуры (поз.3) 5ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг 12.5
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг 1.4
Итого, кг 14.4
Обозначение детали 1.400-15.B1.520-04
Закладные изделия МН 522
Наименование характеристики Обозначение Значение закладных изделий
МН 522
Закладные изделия МН 522
Сечение уголка (поз.1), мм 160x100x9
Длина уголка, мм B п.м.
Кол-во и диаметр арматуры (поз.2) 5ф12AIII
Длина арматуры (поз.2), мм l1 480
Кол-во и диаметр арматуры (поз.3) 5ф8AIII
Длина арматуры (поз.3), мм l2 200
Привязки анкеров, мм b1 200
Выборка стали на 1 изделие (профильная сталь 160x100x9), кг 18
Выборка стали на 1 изделие (арм. AIII ф8), кг 0.5
Выборка стали на 1 изделие (арм. AIII ф12), кг 2.6
Итого, кг 21.1
Обозначение детали 1.400-15.B1.520-05
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Фермы металлические
Фермы металлические

Фермы из профильной трубы различного сечения 27 тн выполнено за 7 рабочих смен.

Соединительные фланцы фрезерованы, а отверстия сверлены.

РМК 7 комплектов
РМК 7 комплектов

Ф640 (ф межосевой 540 мм) 10 отверстий 14 шт.

Гайка М30 420 шт. (105 кг)

Шайба М30 140 шт. (7 кг)

Шпилька М30 2,5 м 70 шт.

Отгрузка 21.06.2022 г.

Глобалхолдинг 4 комплекта
Глобалхолдинг 4 комплекта

Ф1000-800 18 отверстий 8 шт.

Гайка М30 432 шт. (105 кг)

Шайба М30 144 шт. (7,5 кг)

Шпилька М30 1,2 м 72 шт.

Отгрузка 21.06.2022 г.

Резка газом металла толщиной 120 мм
Резка газом металла толщиной 120 мм
Производство шпилек (футеровочные болты)
Производство шпилек (футеровочные болты)
Ригель (опорная балка) 67шт
Ригель (опорная балка) 67шт

Опорная балка несущей конструкции. Проект сила Сибири

Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм
Анкерные блоки (АЗ/АБ/ЗА) М30-М36 со шпилькой 1300 мм

Гибка деталей по чертежу заказчика. Нарезка резьбы на кругах

Закладные детали серии МН1120 ШТ
Закладные детали серии МН1120 ШТ
Координатная пробивка металла, изготовление сита
Координатная пробивка металла, изготовление сита
Изготовление трубчатой мачты
Изготовление трубчатой мачты
Башмаки для мачты ПМС 21
Башмаки для мачты ПМС 21
Изготовление хомутов из арматуры для грохота
Изготовление хомутов из арматуры для грохота

Гибка металла + нарезка резьбы

Перила на короне мачты ПМС 21 для навесного оборудования
Перила на короне мачты ПМС 21 для навесного оборудования
Лист гофрированный
Лист гофрированный

Толщина до 6 мм, длина до 3200 мм

Гнутые элементы для производства блочно-модульных зданий
Гнутые элементы для производства блочно-модульных зданий

Толщина 3-5 мм

Анкерные группы любой сложности и конфигурации
Анкерные группы любой сложности и конфигурации

Блок болтов 20 штук

Нержавеющие детали для оборудования протяжки медного кабеля
Нержавеющие детали для оборудования протяжки медного кабеля

Количество 2000 штук. Изготовлено за 10 смен

Изделие по чертежам заказчика
Изделие по чертежам заказчика

ф42, резьба 150 мм. 7 тонн изготовлено за 5 смен

Анкер для георешетки
Анкер для георешетки

Анкер для георешетки – при строительстве дорог есть потребность укрепления грунта, так называемого основания дороги. В ХМАО и ЯНАО для прохождения к отдаленным месторождениям используются насыпные дороги из песка, которые необходимо армировать (анкерить) дабы не допустить их расползания. ТПК «МеталлПром» производит анкера для георешетки диаметром от 6 до 16мм. В данном проекте выполненый заказ на 40000 шт анкера 12х1500. Выполнен заказ в течении 5 дней

Компенсаторы 10мм толщина
Компенсаторы 10мм толщина
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –компенсаторы сушильных барабанов. Деталь выполнена из листа г/к 10мм в стали 09Г2С длина гиба 1000мм. Производительность порядка 29 тн в день. ТПК "МеталлПРом производит гибочные работы с 2015 года, накоплен большой технологический опыт.
Ковши для сушильных барабанов 8мм
Ковши для сушильных барабанов 8мм
Один из машиностроительных гигантов на постоянной основе размещает заказы на изготовление различных деталей методом воздушной гибки. Данное изделие –ковши сушильных барабанов. Деталь выполнена из листа г/к 8 мм в стали 09Г2С длина гиба 1000 -1500мм  Производительность порядка 27тн в день.
Обечайка защитная 4мм толщина
Обечайка защитная 4мм толщина
Гнутые арматурные элементы
Гнутые арматурные элементы
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист Гофрированный с трапецивидным гофромгофром ГОСТ 9234-74 5мм
Лист гофрированный с трапецивидным гофром ГОСТ 9234-74 5мм – крупный заказ по производству Листа гофрированного с трапецивидным гофром толщиной 5мм сталь РМРС выплнен в рамках проекта плавучей нефтяной платформы на месторождении Ракушинское в каспийском море. Объем заказа превысил 100 тн и  был выполнен в течении 25 дней. ТПК "МеталлПром" производит гофрированные листы  по ГОСТ 9234-74 с 2017года. Призведено уже более 1250тн данной продукции.
Сваи для газпрома
Сваи для газпрома
Проект Салехард
Проект Салехард

Отгрузили 20 т арматуры доставкой 2 полуприцепа в Салехард

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Кудрявцев Сергей Владимирович
Кудрявцев Сергей Владимирович
Руководитель отдела продаж
Пономарев Николай Александрович
Пономарев Николай Александрович
Руководитель отдела продаж
Русских Олеся Александровна
Русских Олеся Александровна
Главный бухгалтер
Плишкина Наталья Геннадьевна
Плишкина Наталья Геннадьевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
