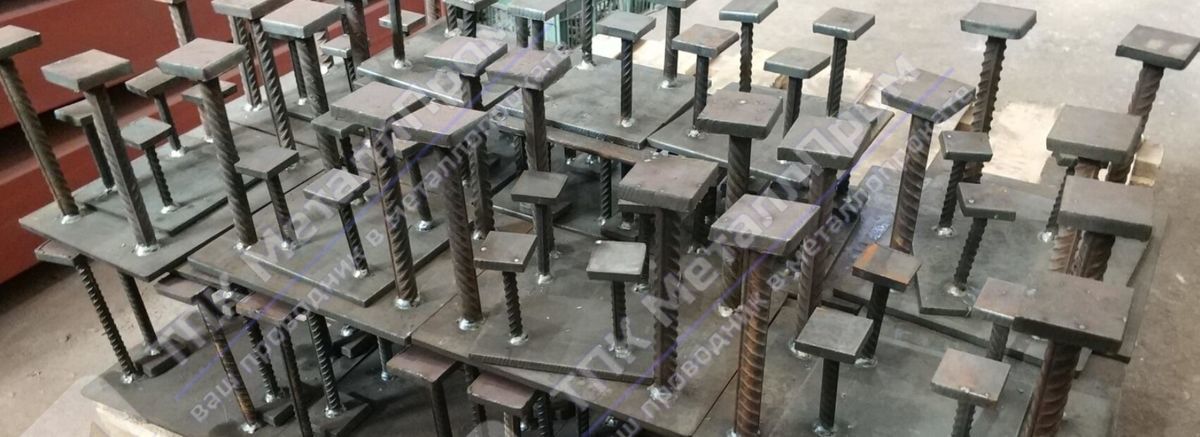

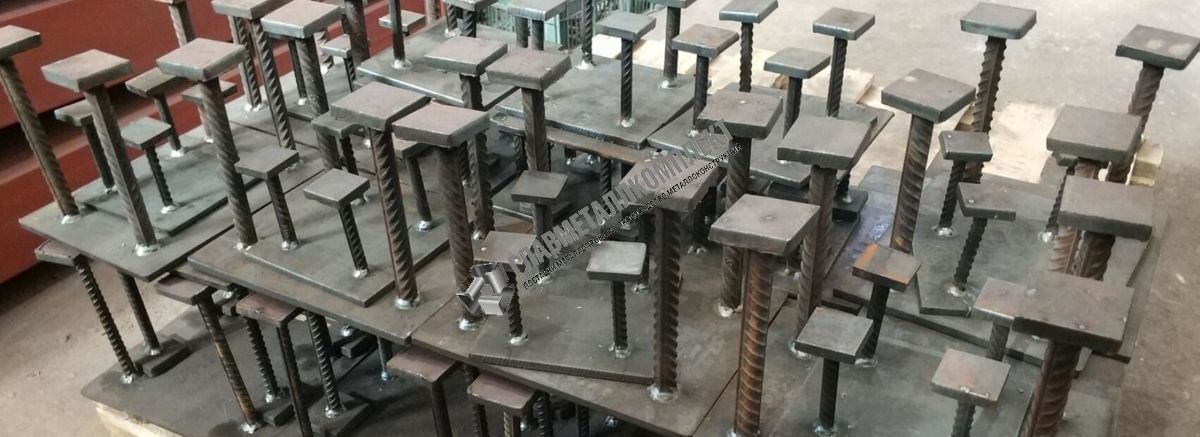

Закладные изделия МН 101-164 серии 1.400-15 заказать по выгодной цене в Ноябрьске предлагает компания ТПК МеталлПром. Технические характеристики и чертежи по закладным деталям с МН 101 до МН 164 представлены ниже.
| Наименование характеристики | Обозначение | Значение закладных изделий | |||
|---|---|---|---|---|---|
| МН 101-1 | МН 101-3 | МН 101-6 | |||
 | |||||
| Размер пластины, мм | А | 60 | |||
| Размер пластины, мм | B | 100 | |||
| Размер пластины, мм | б | 6 | |||
| Привязки анкеров, мм | а2 | 30 | |||
| Привязки анкеров, мм | b1 | 60 | |||
| Привязки анкеров, мм | b2 | 20 | |||
| Количество и диаметр анкеров | 2ф8AIII | ||||
| Длина анкеров, мм | L | 300 | 200 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (2 штуки) | ||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 0,3 | |||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0,2 | |||
| Выборка стали на 1 изделие (арматура AIII ф8), кг | 0,3 | 0,2 | 0.1 | ||
| Итого, кг | 0,6 | 0,5 | 0,6 | ||
| Обозначение детали | 1.400-15.B1.110 | 1.400-15.B1.110-01 | 1.400-15.B1.110-02 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | |||
|---|---|---|---|---|---|
| МН 102-1 | МН 102-3 | МН 102-6 | |||
 | |||||
| Размер пластины, мм | А | 60 | |||
| Размер пластины, мм | B | 150 | |||
| Размер пластины, мм | б | 6 | |||
| Привязки анкеров, мм | а2 | 30 | |||
| Привязки анкеров, мм | b1 | 90 | |||
| Привязки анкеров, мм | b2 | 30 | |||
| Количество и диаметр анкеров | 2ф8AIII | ||||
| Длина анкеров, мм | L | 300 | 200 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (2 штуки) | ||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 0,3 | |||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0,2 | |||
| Выборка стали на 1 изделие (арматура AIII ф8), кг | 0,3 | 0,2 | 0.1 | ||
| Итого, кг | 0,7 | 0,6 | 0,7 | ||
| Обозначение детали | 1.400-15.B1.110-03 | 1.400-15.B1.110-04 | 1.400-15.B1.110-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | |||
|---|---|---|---|---|---|
| МН 103-1 | МН 103-3 | МН 103-6 | |||
 | |||||
| Размер пластины, мм | А | 60 | |||
| Размер пластины, мм | B | 200 | |||
| Размер пластины, мм | б | 6 | |||
| Привязки анкеров, мм | а2 | 30 | |||
| Привязки анкеров, мм | b1 | 120 | |||
| Привязки анкеров, мм | b2 | 40 | |||
| Количество и диаметр анкеров | 2ф8AIII | ||||
| Длина анкеров, мм | L | 300 | 200 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (2 штуки) | ||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 0,6 | |||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0,2 | |||
| Выборка стали на 1 изделие (арматура AIII ф8), кг | 0,3 | 0,2 | 0.1 | ||
| Итого, кг | 0,9 | 0,8 | 0,9 | ||
| Обозначение детали | 1.400-15.B1.110-06 | 1.400-15.B1.110-07 | 1.400-15.B1.110-08 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | |||
|---|---|---|---|---|---|
| МН 104-1 | МН 104-3 | МН 104-6 | |||
 | |||||
| Размер пластины, мм | А | 60 | |||
| Размер пластины, мм | B | п.м. | |||
| Размер пластины, мм | б | 6 | |||
| Привязки анкеров, мм | а2 | 30 | |||
| Привязки анкеров, мм | b1 | 200 | |||
| Количество и диаметр анкеров | 5ф8AIII | ||||
| Длина анкеров, мм | L | 300 | 200 | 80 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 2.8 | |||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 2.8 | |||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0,6 | 0,4 | 0,2 | ||
| Итого, кг | 3.4 | 3.2 | 3.5 | ||
| Обозначение детали | 1.400-15.B1.110-09 | 1.400-15.B1.110-10 | 1.400-15.B1.110-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 105-1 | МН 105-2 | МН 105-3 | МН 105-4 | МН 105-5 | МН 105-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 100 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 60 | ||||||
| Привязки анкеров, мм | b2 | 20 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 0.5 | 0.5 | 0.4 | 0.4 | 0.4 | 0.4 | |
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0,5 | 0,4 | 0,3 | 0,5 | 0,4 | 0,1 | ||
| Итого, кг | 1 | 0.9 | 0.8 | 1.4 | 1.3 | 1 | ||
| Обозначение детали | 1.400-15.B1.120 | 1.400-15.B1.120-01 | 1.400-15.B1.120-02 | 1.400-15.B1.120-03 | 1.400-15.B1.120-04 | 1.400-15.B1.120-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 106-1 | МН 106-2 | МН 106-3 | МН 106-4 | МН 106-5 | МН 106-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 150 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 90 | ||||||
| Привязки анкеров, мм | b2 | 30 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 0.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0,5 | 0,4 | 0,3 | 0,5 | 0,4 | 0,1 | ||
| Итого, кг | 1.2 | 1.1 | 1 | 1.6 | 1.5 | 1.2 | ||
| Обозначение детали | 1.400-15.B1.120-06 | 1.400-15.B1.120-07 | 1.400-15.B1.120-08 | 1.400-15.B1.120-09 | 1.400-15.B1.120-10 | 1.400-15.B1.120-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 107-1 | МН 107-2 | МН 107-3 | МН 107-4 | МН 107-5 | МН 107-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 120 | ||||||
| Привязки анкеров, мм | b2 | 30 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 0.9 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0,5 | 0,4 | 0,3 | 0,5 | 0,4 | 0,1 | ||
| Итого, кг | 1.4 | 1.3 | 1.2 | 1.8 | 1.7 | 1.4 | ||
| Обозначение детали | 1.400-15.B1.120-12 | 1.400-15.B1.120-13 | 1.400-15.B1.120-14 | 1.400-15.B1.120-15 | 1.400-15.B1.120-16 | 1.400-15.B1.120-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 108-1 | МН 108-2 | МН 108-3 | МН 108-4 | МН 108-5 | МН 108-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 120 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.3 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 3 | 2.6 | 2.3 | 3.8 | 3.4 | 2.7 | ||
| Обозначение детали | 1.400-15.B1.120-18 | 1.400-15.B1.120-19 | 1.400-15.B1.120-20 | 1.400-15.B1.120-21 | 1.400-15.B1.120-22 | 1.400-15.B1.120-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 109-1 | МН 109-2 | МН 109-3 | МН 109-4 | МН 109-5 | МН 109-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.2 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.5 | 0.4 | 0.3 | 0.5 | 0.4 | 0.1 | ||
| Итого, кг | 1.7 | 1.6 | 1.5 | 2.1 | 2 | 1.7 | ||
| Обозначение детали | 1.400-15.B1.120-24 | 1.400-15.B1.120-25 | 1.400-15.B1.120-26 | 1.400-15.B1.120-27 | 1.400-15.B1.120-28 | 1.400-15.B1.120-29 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 110-1 | МН 110-2 | МН 110-3 | МН 110-4 | МН 110-5 | МН 110-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.6 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 3.3 | 2.9 | 2.6 | 4.1 | 3.7 | 3 | ||
| Обозначение детали | 1.400-15.B1.120-30 | 1.400-15.B1.120-31 | 1.400-15.B1.120-32 | 1.400-15.B1.120-33 | 1.400-15.B1.120-34 | 1.400-15.B1.120-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 111-1 | МН 111-2 | МН 111-3 | МН 111-4 | МН 111-5 | МН 111-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 150 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 90 | ||||||
| Привязки анкеров, мм | b2 | 30 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.1 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.5 | 0.4 | 0.3 | 0.5 | 0.4 | 0.1 | ||
| Итого, кг | 1.6 | 1.5 | 1.4 | 2 | 1.9 | 1.6 | ||
| Обозначение детали | 1.400-15.B1.120-36 | 1.400-15.B1.120-37 | 1.400-15.B1.120-38 | 1.400-15.B1.120-39 | 1.400-15.B1.120-40 | 1.400-15.B1.120-41 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 112-1 | МН 112-2 | МН 112-3 | МН 112-4 | МН 112-5 | МН 112-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 150 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 90 | ||||||
| Привязки анкеров, мм | b2 | 30 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 3.1 | 2.7 | 2.4 | 3.9 | 3.5 | 2.8 | ||
| Обозначение детали | 1.400-15.B1.120-42 | 1.400-15.B1.120-43 | 1.400-15.B1.120-44 | 1.400-15.B1.120-45 | 1.400-15.B1.120-46 | 1.400-15.B1.120-47 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 113-1 | МН 113-2 | МН 113-3 | МН 113-4 | МН 113-5 | МН 113-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 120 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.5 | 0.4 | 0.3 | 0.5 | 0.4 | 0.1 | ||
| Итого, кг | 1.9 | 1.8 | 1.7 | 2.3 | 2.2 | 1.9 | ||
| Обозначение детали | 1.400-15.B1.120-48 | 1.400-15.B1.120-49 | 1.400-15.B1.120-50 | 1.400-15.B1.120-51 | 1.400-15.B1.120-52 | 1.400-15.B1.120-53 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 114-1 | МН 114-2 | МН 114-3 | МН 114-4 | МН 114-5 | МН 114-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 120 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.9 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 3.6 | 3.2 | 2.9 | 4.4 | 4 | 3.3 | ||
| Обозначение детали | 1.400-15.B1.120-54 | 1.400-15.B1.120-55 | 1.400-15.B1.120-56 | 1.400-15.B1.120-57 | 1.400-15.B1.120-58 | 1.400-15.B1.120-59 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 115-1 | МН 115-2 | МН 115-3 | МН 115-4 | МН 115-5 | МН 115-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.8 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 0.5 | 0.4 | 0.3 | 0.5 | 0.4 | 0.1 | ||
| Итого, кг | 2.3 | 2.2 | 2.1 | 2.7 | 2.6 | 2.3 | ||
| Обозначение детали | 1.400-15.B1.120-60 | 1.400-15.B1.120-61 | 1.400-15.B1.120-62 | 1.400-15.B1.120-63 | 1.400-15.B1.120-64 | 1.400-15.B1.120-65 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 116-1 | МН 116-2 | МН 116-3 | МН 116-4 | МН 116-5 | МН 116-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 2.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 4.1 | 3.7 | 3.4 | 4.9 | 4.5 | 3.8 | ||
| Обозначение детали | 1.400-15.B1.120-66 | 1.400-15.B1.120-67 | 1.400-15.B1.120-68 | 1.400-15.B1.120-69 | 1.400-15.B1.120-70 | 1.400-15.B1.120-71 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 117-1 | МН 117-2 | МН 117-3 | МН 117-4 | МН 117-5 | МН 117-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 120 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.9 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.5 | 0.4 | 0.3 | 0.5 | 0.4 | 0.1 | ||
| Итого, кг | 2.4 | 2.3 | 2.2 | 2.8 | 2.7 | 2.4 | ||
| Обозначение детали | 1.400-15.B1.130 | 1.400-15.B1.130-01 | 1.400-15.B1.130-02 | 1.400-15.B1.130-03 | 1.400-15.B1.130-04 | 1.400-15.B1.130-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 118-1 | МН 118-2 | МН 118-3 | МН 118-4 | МН 118-5 | МН 118-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 200 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 120 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 2.5 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 4.2 | 3.8 | 3.5 | 5 | 4.6 | 3.9 | ||
| Обозначение детали | 1.400-15.B1.130-06 | 1.400-15.B1.130-07 | 1.400-15.B1.130-08 | 1.400-15.B1.130-09 | 1.400-15.B1.130-10 | 1.400-15.B1.130-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 119-1 | МН 119-2 | МН 119-3 | МН 119-4 | МН 119-5 | МН 119-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 2.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.4 | 0.4 | 0.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.5 | 0.4 | 0.3 | 0.5 | 0.4 | 0.1 | ||
| Итого, кг | 2.9 | 2.8 | 2.7 | 3.3 | 3.2 | 2.9 | ||
| Обозначение детали | 1.400-15.B1.130-12 | 1.400-15.B1.130-13 | 1.400-15.B1.130-14 | 1.400-15.B1.130-15 | 1.400-15.B1.130-16 | 1.400-15.B1.130-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 120-1 | МН 120-2 | МН 120-3 | МН 120-4 | МН 120-5 | МН 120-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 3.1 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 4.8 | 4.4 | 4.1 | 5.6 | 5.2 | 4.5 | ||
| Обозначение детали | 1.400-15.B1.130-18 | 1.400-15.B1.130-19 | 1.400-15.B1.130-20 | 1.400-15.B1.130-21 | 1.400-15.B1.130-22 | 1.400-15.B1.130-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 121-1 | МН 121-2 | МН 121-3 | МН 121-4 | МН 121-5 | МН 121-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 220 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф10AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 3.8 | 3.8 | 3.8 | 4.2 | 4.2 | 4.2 | |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 0.9 | 0.7 | 0.6 | 0.9 | 0.7 | 0.3 | ||
| Итого, кг | 4.7 | 4.5 | 4.4 | 5.1 | 4.9 | 4.5 | ||
| Обозначение детали | 1.400-15.B1.130-24 | 1.400-15.B1.130-25 | 1.400-15.B1.130-26 | 1.400-15.B1.130-27 | 1.400-15.B1.130-28 | 1.400-15.B1.130-29 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 122-1 | МН 122-2 | МН 122-3 | МН 122-4 | МН 122-5 | МН 122-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф10AIII | |||||||
| Длина анкеров, мм | L | 370 | 270 | 220 | 370 | 270 | 120 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 3.9 | 3.9 | 3.9 | 4.3 | 4.3 | 4.3 | |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 0.9 | 0.7 | 0.6 | 0.9 | 0.7 | 0.3 | ||
| Итого, кг | 4.8 | 4.6 | 4.5 | 5.2 | 5 | 4.6 | ||
| Обозначение детали | 1.400-15.B1.130-30 | 1.400-15.B1.130-31 | 1.400-15.B1.130-32 | 1.400-15.B1.130-33 | 1.400-15.B1.130-34 | 1.400-15.B1.130-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 123-1 | МН 123-2 | МН 123-3 | МН 123-4 | МН 123-5 | МН 123-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 180 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 4ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 4.9 | 4.9 | 4.9 | 5.7 | 5.7 | 5.7 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 2.6 | 2 | 1.6 | 2.6 | 2 | 0.8 | ||
| Итого, кг | 7.5 | 6.9 | 6.5 | 8.3 | 7.7 | 6.5 | ||
| Обозначение детали | 1.400-15.B1.130-36 | 1.400-15.B1.130-37 | 1.400-15.B1.130-38 | 1.400-15.B1.130-39 | 1.400-15.B1.130-40 | 1.400-15.B1.130-41 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 124-1 | МН 124-2 | МН 124-3 | МН 124-4 | МН 124-5 | МН 124-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 220 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф10AIII | |||||||
| Длина анкеров, мм | L | 370 | 270 | 220 | 370 | 270 | 120 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.4) | 40х40х8 (шт.4) | 40х40х8 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 4.7 | 4.7 | 4.7 | 5.1 | 5.1 | 5.1 | |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 0.9 | 0.7 | 0.6 | 0.9 | 0.7 | 0.3 | ||
| Итого, кг | 5.6 | 5.4 | 5.3 | 6 | 5.8 | 5.4 | ||
| Обозначение детали | 1.400-15.B1.130-42 | 1.400-15.B1.130-43 | 1.400-15.B1.130-44 | 1.400-15.B1.130-45 | 1.400-15.B1.130-46 | 1.400-15.B1.130-47 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 125-1 | МН 125-2 | МН 125-3 | МН 125-4 | МН 125-5 | МН 125-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 220 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 5.9 | 5.9 | 5.9 | 6.7 | 6.7 | 6.7 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 2.6 | 2 | 1.6 | 2.6 | 2 | 0.8 | ||
| Итого, кг | 8.5 | 7.9 | 7.5 | 9.3 | 8.7 | 7.5 | ||
| Обозначение детали | 1.400-15.B1.130-48 | 1.400-15.B1.130-49 | 1.400-15.B1.130-50 | 1.400-15.B1.130-51 | 1.400-15.B1.130-52 | 1.400-15.B1.130-53 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 126-1 | МН 126-2 | МН 126-3 | МН 126-4 | МН 126-5 | МН 126-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 220 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 220 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 4ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.4) | 50х50х10 (шт.4) | 50х50х10 (шт.4) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 0.8 | 0.8 | 0.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 1.7 | 1.3 | 1 | 1.7 | 1.3 | 0.6 | ||
| Итого, кг | 7.4 | 7 | 6.7 | 8.2 | 7.8 | 7.1 | ||
| Обозначение детали | 1.400-15.B1.130-54 | 1.400-15.B1.130-55 | 1.400-15.B1.130-56 | 1.400-15.B1.130-57 | 1.400-15.B1.130-58 | 1.400-15.B1.130-59 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 127-1 | МН 127-2 | МН 127-3 | МН 127-4 | МН 127-5 | МН 127-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | 40х40х8 (шт.10) | 40х40х8 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 4.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | 1 | 1 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 1.2 | 1 | 0.8 | 1.2 | 1 | 0.3 | ||
| Итого, кг | 5.9 | 5.7 | 5.5 | 6.9 | 6.7 | 6 | ||
| Обозначение детали | 1.400-15.B1.140 | 1.400-15.B1.140-01 | 1.400-15.B1.140-02 | 1.400-15.B1.140-03 | 1.400-15.B1.140-04 | 1.400-15.B1.140-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 128-1 | МН 128-2 | МН 128-3 | МН 128-4 | МН 128-5 | МН 128-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | 40х40х8 (шт.10) | 40х40х8 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 7.1 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | 1 | 1 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 1.2 | 1 | 0.8 | 1.2 | 1 | 0.3 | ||
| Итого, кг | 8.3 | 8.1 | 7.9 | 9.3 | 9.1 | 8.4 | ||
| Обозначение детали | 1.400-15.B1.140-06 | 1.400-15.B1.140-07 | 1.400-15.B1.140-08 | 1.400-15.B1.140-09 | 1.400-15.B1.140-10 | 1.400-15.B1.140-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 129-1 | МН 129-2 | МН 129-3 | МН 129-4 | МН 129-5 | МН 129-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | 40х40х8 (шт.10) | 40х40х8 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 9.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | 1 | 1 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 1.2 | 1 | 0.8 | 1.2 | 1 | 0.3 | ||
| Итого, кг | 10.6 | 10.4 | 10.2 | 11.6 | 11.4 | 10.7 | ||
| Обозначение детали | 1.400-15.B1.140-12 | 1.400-15.B1.140-13 | 1.400-15.B1.140-14 | 1.400-15.B1.140-15 | 1.400-15.B1.140-16 | 1.400-15.B1.140-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 130-1 | МН 130-2 | МН 130-3 | МН 130-4 | МН 130-5 | МН 130-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.10) | 50х50х10 (шт.10) | 50х50х10 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 12.6 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 2 | 2 | 2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 4.2 | 3.3 | 2.4 | 4.2 | 3.3 | 1.5 | ||
| Итого, кг | 16.8 | 15.9 | 15 | 18.8 | 17.9 | 16.1 | ||
| Обозначение детали | 1.400-15.B1.140-18 | 1.400-15.B1.140-19 | 1.400-15.B1.140-20 | 1.400-15.B1.140-21 | 1.400-15.B1.140-22 | 1.400-15.B1.140-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 131-1 | МН 131-2 | МН 131-3 | МН 131-4 | МН 131-5 | МН 131-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.10) | 40х40х8 (шт.10) | 40х40х8 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 11.8 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1 | 1 | 1 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 1.2 | 1 | 0.8 | 1.2 | 1 | 0.3 | ||
| Итого, кг | 13 | 12.8 | 12.6 | 14 | 13.8 | 13.1 | ||
| Обозначение детали | 1.400-15.B1.140-24 | 1.400-15.B1.140-25 | 1.400-15.B1.140-26 | 1.400-15.B1.140-27 | 1.400-15.B1.140-28 | 1.400-15.B1.140-29 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 132-1 | МН 132-2 | МН 132-3 | МН 132-4 | МН 132-5 | МН 132-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.10) | 50х50х10 (шт.10) | 50х50х10 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 15.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 2 | 2 | 2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 4.2 | 3.3 | 2.4 | 4.2 | 3.3 | 1.5 | ||
| Итого, кг | 19.9 | 19 | 18.1 | 21.9 | 21 | 19.2 | ||
| Обозначение детали | 1.400-15.B1.140-30 | 1.400-15.B1.140-31 | 1.400-15.B1.140-32 | 1.400-15.B1.140-33 | 1.400-15.B1.140-34 | 1.400-15.B1.140-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 133-1 | МН 133-2 | МН 133-3 | МН 133-4 | МН 133-5 | МН 133-6 | |||
 | ||||||||
| Размер пластины, мм | А | 100 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 60 | ||||||
| Привязки анкеров, мм | а2 | 20 | ||||||
| Привязки анкеров, мм | b1 | 90 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 6ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 1.6 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.2 | 1.2 | 1.2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 2.5 | 2 | 1.4 | 2.5 | 2 | 0.9 | ||
| Итого, кг | 4.1 | 3.6 | 3 | 5.3 | 4.8 | 3.7 | ||
| Обозначение детали | 1.400-15.B1.150 | 1.400-15.B1.150-01 | 1.400-15.B1.150-02 | 1.400-15.B1.150-03 | 1.400-15.B1.150-04 | 1.400-15.B1.150-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 132-1 | МН 132-2 | МН 132-3 | МН 132-4 | МН 132-5 | МН 132-6 | |||
| ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | п.м. | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 200 | ||||||
| Количество и диаметр анкеров | 10ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.10) | 50х50х10 (шт.10) | 50х50х10 (шт.10) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 15.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 2 | 2 | 2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 4.2 | 3.3 | 2.4 | 4.2 | 3.3 | 1.5 | ||
| Итого, кг | 19.9 | 19 | 18.1 | 21.9 | 21 | 19.2 | ||
| Обозначение детали | 1.400-15.B1.140-30 | 1.400-15.B1.140-31 | 1.400-15.B1.140-32 | 1.400-15.B1.140-33 | 1.400-15.B1.140-34 | 1.400-15.B1.140-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 134-1 | МН 134-2 | МН 134-3 | МН 134-4 | МН 134-5 | МН 134-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | 40х40х8 (шт.6) | 40х40х8 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 2.1 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.6 | 0.6 | 0.6 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.7 | 0.6 | 0.5 | 0.7 | 0.6 | 0.2 | ||
| Итого, кг | 2.8 | 2.7 | 2.6 | 3.4 | 3.3 | 2.9 | ||
| Обозначение детали | 1.400-15.B1.150-06 | 1.400-15.B1.150-07 | 1.400-15.B1.150-08 | 1.400-15.B1.150-09 | 1.400-15.B1.150-10 | 1.400-15.B1.150-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 135-1 | МН 135-2 | МН 135-3 | МН 135-4 | МН 135-5 | МН 135-6 | |||
 | ||||||||
| Размер пластины, мм | А | 150 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 30 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 2.8 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.2 | 1.2 | 1.2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 2.5 | 2 | 1.4 | 2.5 | 2 | 0.9 | ||
| Итого, кг | 5.3 | 4.8 | 4.2 | 6.5 | 6 | 4.9 | ||
| Обозначение детали | 1.400-15.B1.150-12 | 1.400-15.B1.150-13 | 1.400-15.B1.150-14 | 1.400-15.B1.150-15 | 1.400-15.B1.150-16 | 1.400-15.B1.150-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 136-1 | МН 136-2 | МН 136-3 | МН 136-4 | МН 136-5 | МН 136-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 90 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 6ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 3.9 | 3.9 | 3.9 | 5.1 | 5.1 | 5.1 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 3.9 | 3.1 | 2.3 | 3.9 | 3.1 | 1.3 | ||
| Итого, кг | 7.8 | 7 | 6.2 | 9 | 8.2 | 6.4 | ||
| Обозначение детали | 1.400-15.B1.150-18 | 1.400-15.B1.150-19 | 1.400-15.B1.150-20 | 1.400-15.B1.150-21 | 1.400-15.B1.150-22 | 1.400-15.B1.150-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 137-1 | МН 137-2 | МН 137-3 | МН 137-4 | МН 137-5 | МН 137-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 3.8 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.2 | 1.2 | 1.2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 2.5 | 2 | 1.4 | 2.5 | 2 | 0.9 | ||
| Итого, кг | 6.3 | 5.8 | 5.2 | 7.5 | 7 | 5.9 | ||
| Обозначение детали | 1.400-15.B1.150-24 | 1.400-15.B1.150-25 | 1.400-15.B1.150-26 | 1.400-15.B1.150-27 | 1.400-15.B1.150-28 | 1.400-15.B1.150-29 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 138-1 | МН 138-2 | МН 138-3 | МН 138-4 | МН 138-5 | МН 138-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.6) | 60х60х12 (шт.6) | 60х60х12 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 5.7 | 5.7 | 5.7 | 7.7 | 7.7 | 7.7 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 5.9 | 4.4 | 3.5 | 5.9 | 4.4 | 2 | ||
| Итого, кг | 11.6 | 10.1 | 9.2 | 13.6 | 12.1 | 9.7 | ||
| Обозначение детали | 1.400-15.B1.150-30 | 1.400-15.B1.150-31 | 1.400-15.B1.150-32 | 1.400-15.B1.150-33 | 1.400-15.B1.150-34 | 1.400-15.B1.150-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 139-1 | МН 139-2 | МН 139-3 | МН 139-4 | МН 139-5 | МН 139-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 6 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф8AIII | |||||||
| Длина анкеров, мм | L | 300 | 250 | 200 | 300 | 250 | 80 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | 40х40х8 (шт.6) | 40х40х8 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=6 | 3.8 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 0.6 | 0.6 | 0.6 | ||||
| Выборка стали на 1 изделие (арм. AIII ф8), кг | 0.7 | 0.6 | 0.5 | 0.7 | 0.6 | 0.2 | ||
| Итого, кг | 4.5 | 4.4 | 4.3 | 5.1 | 5 | 4.6 | ||
| Обозначение детали | 1.400-15.B1.150-36 | 1.400-15.B1.150-37 | 1.400-15.B1.150-38 | 1.400-15.B1.150-39 | 1.400-15.B1.150-40 | 1.400-15.B1.150-41 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 140-1 | МН 140-2 | МН 140-3 | МН 140-4 | МН 140-5 | МН 140-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 1.2 | 1.2 | 1.2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 2.5 | 2 | 1.4 | 2.5 | 2 | 0.9 | ||
| Итого, кг | 7.5 | 7 | 6.4 | 8.7 | 8.2 | 7.1 | ||
| Обозначение детали | 1.400-15.B1.150-42 | 1.400-15.B1.150-43 | 1.400-15.B1.150-44 | 1.400-15.B1.150-45 | 1.400-15.B1.150-46 | 1.400-15.B1.150-47 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 141-1 | МН 141-2 | МН 141-3 | МН 141-4 | МН 141-5 | МН 141-6 | |||
 | ||||||||
| Размер пластины, мм | А | 200 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 120 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.6) | 60х60х12 (шт.6) | 60х60х12 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 7.5 | 7.5 | 7.5 | 9.5 | 9.5 | 9.5 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 5.9 | 4.4 | 3.5 | 5.9 | 4.4 | 2 | ||
| Итого, кг | 13.4 | 11.9 | 11 | 15.4 | 13.9 | 11.5 | ||
| Обозначение детали | 1.400-15.B1.150-48 | 1.400-15.B1.150-49 | 1.400-15.B1.150-50 | 1.400-15.B1.150-51 | 1.400-15.B1.150-52 | 1.400-15.B1.150-53 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 142-1 | МН 142-2 | МН 142-3 | МН 142-4 | МН 142-5 | МН 142-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф10AIII | |||||||
| Длина анкеров, мм | L | 370 | 270 | 220 | 370 | 270 | 120 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | 40х40х8 (шт.6) | 40х40х8 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 6.3 | 6.3 | 6.3 | 6.9 | 6.9 | 6.9 | |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 1.4 | 1 | 0.8 | 1.4 | 1 | 0.4 | ||
| Итого, кг | 7.7 | 7.3 | 7.1 | 8.3 | 7.9 | 7.3 | ||
| Обозначение детали | 1.400-15.B1.150-54 | 1.400-15.B1.150-55 | 1.400-15.B1.150-56 | 1.400-15.B1.150-57 | 1.400-15.B1.150-58 | 1.400-15.B1.150-59 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 143-1 | МН 143-2 | МН 143-3 | МН 143-4 | МН 143-5 | МН 143-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 180 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф10AIII | |||||||
| Длина анкеров, мм | L | 370 | 270 | 220 | 370 | 270 | 220 | |
| Размеры пластин усиления и кол-во, мм | 40х40х8 (шт.6) | 40х40х8 (шт.6) | 40х40х8 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.9 | 7.9 | 7.9 | 8.5 | 8.5 | 8.5 | |
| Выборка стали на 1 изделие (арм. AIII ф10), кг | 1.4 | 1 | 0.8 | 1.4 | 1 | 0.4 | ||
| Итого, кг | 9.3 | 8.9 | 8.7 | 9.9 | 9.5 | 8.9 | ||
| Обозначение детали | 1.400-15.B1.150-60 | 1.400-15.B1.150-61 | 1.400-15.B1.150-62 | 1.400-15.B1.150-63 | 1.400-15.B1.150-64 | 1.400-15.B1.150-65 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 144-1 | МН 144-2 | МН 144-3 | МН 144-4 | МН 144-5 | МН 144-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 220 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.5 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.2 | 1.2 | 1.2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 2.5 | 2 | 1.4 | 2.5 | 2 | 0.9 | ||
| Итого, кг | 10 | 9.5 | 8.9 | 11.2 | 10.7 | 9.6 | ||
| Обозначение детали | 1.400-15.B1.150-66 | 1.400-15.B1.150-67 | 1.400-15.B1.150-68 | 1.400-15.B1.150-69 | 1.400-15.B1.150-70 | 1.400-15.B1.150-71 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 145-1 | МН 145-2 | МН 145-3 | МН 145-4 | МН 145-5 | МН 145-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 220 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 6ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.6) | 50х50х10 (шт.6) | 50х50х10 (шт.6) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 9.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.2 | 1.2 | 1.2 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 2.5 | 2 | 1.4 | 2.5 | 2 | 0.9 | ||
| Итого, кг | 11.9 | 11.4 | 10.8 | 13.1 | 12.6 | 11.5 | ||
| Обозначение детали | 1.400-15.B1.150-72 | 1.400-15.B1.150-73 | 1.400-15.B1.150-74 | 1.400-15.B1.150-75 | 1.400-15.B1.150-76 | 1.400-15.B1.150-77 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 146-1 | МН 146-2 | МН 146-3 | МН 146-4 | МН 146-5 | МН 146-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 250 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 90 | ||||||
| Привязки анкеров, мм | b2 | 35 | ||||||
| Количество и диаметр анкеров | 8ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | 50х50х10 (шт.8) | 50х50х10 (шт.8) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 4.9 | 4.9 | 4.9 | 6.5 | 6.5 | 6.5 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 5.2 | 4.1 | 3.1 | 5.2 | 4.1 | 1.7 | ||
| Итого, кг | 10.1 | 9 | 8 | 11.7 | 10.6 | 8.2 | ||
| Обозначение детали | 1.400-15.B1.160 | 1.400-15.B1.160-01 | 1.400-15.B1.160-02 | 1.400-15.B1.160-03 | 1.400-15.B1.160-04 | 1.400-15.B1.160-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 147-1 | МН 147-2 | МН 147-3 | МН 147-4 | МН 147-5 | МН 147-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 8ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | 50х50х10 (шт.8) | 50х50х10 (шт.8) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 5.9 | 5.9 | 5.9 | 7.5 | 7.5 | 7.5 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 5.2 | 4.1 | 3.1 | 5.2 | 4.1 | 1.7 | ||
| Итого, кг | 11.1 | 10 | 9 | 12.7 | 11.6 | 9.2 | ||
| Обозначение детали | 1.400-15.B1.160-06 | 1.400-15.B1.160-07 | 1.400-15.B1.160-08 | 1.400-15.B1.160-09 | 1.400-15.B1.160-10 | 1.400-15.B1.160-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 148-1 | МН 148-2 | МН 148-3 | МН 148-4 | МН 148-5 | МН 148-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 8ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | 50х50х10 (шт.8) | 50х50х10 (шт.8) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 7.9 | 7.9 | 7.9 | 9.5 | 9.5 | 9.5 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 5.2 | 4.1 | 3.1 | 5.2 | 4.1 | 1.7 | ||
| Итого, кг | 13.1 | 12 | 11 | 14.7 | 13.6 | 11.2 | ||
| Обозначение детали | 1.400-15.B1.160-12 | 1.400-15.B1.160-13 | 1.400-15.B1.160-14 | 1.400-15.B1.160-15 | 1.400-15.B1.160-16 | 1.400-15.B1.160-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 149-1 | МН 149-2 | МН 149-3 | МН 149-4 | МН 149-5 | МН 149-6 | |||
 | ||||||||
| Размер пластины, мм | А | 250 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 90 | ||||||
| Привязки анкеров, мм | а2 | 35 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 8ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | 50х50х10 (шт.8) | 50х50х10 (шт.8) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 9.8 | 9.8 | 9.8 | 11.4 | 11.4 | 11.4 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 5.2 | 4.1 | 3.1 | 5.2 | 4.1 | 1.7 | ||
| Итого, кг | 15 | 13.9 | 12.9 | 16.6 | 15.5 | 13.1 | ||
| Обозначение детали | 1.400-15.B1.160-18 | 1.400-15.B1.160-19 | 1.400-15.B1.160-20 | 1.400-15.B1.160-21 | 1.400-15.B1.160-22 | 1.400-15.B1.160-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 150-1 | МН 150-2 | МН 150-3 | МН 150-4 | МН 150-5 | МН 150-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 110 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 8ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.8) | 50х50х10 (шт.8) | 50х50х10 (шт.8) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 5.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.6 | 1.6 | 1.6 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 3.4 | 2.6 | 1.9 | 3.4 | 2.6 | 1.2 | ||
| Итого, кг | 9.1 | 8.3 | 7.6 | 10.7 | 9.9 | 8.5 | ||
| Обозначение детали | 1.400-15.B1.160-24 | 1.400-15.B1.160-25 | 1.400-15.B1.160-26 | 1.400-15.B1.160-27 | 1.400-15.B1.160-28 | 1.400-15.B1.160-29 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 151-1 | МН 151-2 | МН 151-3 | МН 151-4 | МН 151-5 | МН 151-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 300 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 110 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 110 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 8ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.8) | 60х60х12 (шт.8) | 60х60х12 (шт.8) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 8.5 | 8.5 | 8.5 | 11.2 | 11.2 | 11.2 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 7.8 | 5.8 | 4.7 | 7.8 | 5.8 | 2.6 | ||
| Итого, кг | 16.3 | 14.3 | 13.2 | 19 | 17 | 13.8 | ||
| Обозначение детали | 1.400-15.B1.160-30 | 1.400-15.B1.160-31 | 1.400-15.B1.160-32 | 1.400-15.B1.160-33 | 1.400-15.B1.160-34 | 1.400-15.B1.160-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 152-1 | МН 152-2 | МН 152-3 | МН 152-4 | МН 152-5 | МН 152-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 110 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 7.5 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.8 | 1.8 | 1.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 3.8 | 3 | 2.2 | 3.8 | 3 | 1.4 | ||
| Итого, кг | 11.3 | 10.5 | 9.7 | 13.1 | 12.3 | 10.7 | ||
| Обозначение детали | 1.400-15.B1.170 | 1.400-15.B1.170-01 | 1.400-15.B1.170-02 | 1.400-15.B1.170-03 | 1.400-15.B1.170-04 | 1.400-15.B1.170-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 153-1 | МН 153-2 | МН 153-3 | МН 153-4 | МН 153-5 | МН 153-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 110 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | 60х60х12 (шт.9) | 60х60х12 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 11.3 | 11.3 | 11.3 | 14.4 | 14.4 | 14.4 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 8.8 | 6.6 | 5.3 | 8.8 | 6.6 | 3 | ||
| Итого, кг | 20.1 | 17.9 | 16.6 | 23.2 | 21 | 17.4 | ||
| Обозначение детали | 1.400-15.B1.170-06 | 1.400-15.B1.170-07 | 1.400-15.B1.170-08 | 1.400-15.B1.170-09 | 1.400-15.B1.170-10 | 1.400-15.B1.170-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 154-1 | МН 154-2 | МН 154-3 | МН 154-4 | МН 154-5 | МН 154-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 110 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 9.4 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.8 | 1.8 | 1.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 3.8 | 3 | 2.2 | 3.8 | 3 | 1.4 | ||
| Итого, кг | 13.2 | 12.4 | 11.6 | 15 | 14.2 | 12.6 | ||
| Обозначение детали | 1.400-15.B1.170-12 | 1.400-15.B1.170-13 | 1.400-15.B1.170-14 | 1.400-15.B1.170-15 | 1.400-15.B1.170-16 | 1.400-15.B1.170-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 155-1 | МН 155-2 | МН 155-3 | МН 155-4 | МН 155-5 | МН 155-6 | |||
 | ||||||||
| Размер пластины, мм | А | 300 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 110 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | 60х60х12 (шт.9) | 60х60х12 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 14.1 | 14.1 | 14.1 | 17.2 | 17.2 | 17.2 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 8.8 | 6.6 | 5.3 | 8.8 | 6.6 | 3 | ||
| Итого, кг | 22.9 | 20.7 | 19.4 | 26 | 23.8 | 20.2 | ||
| Обозначение детали | 1.400-15.B1.170-18 | 1.400-15.B1.170-19 | 1.400-15.B1.170-20 | 1.400-15.B1.170-21 | 1.400-15.B1.170-22 | 1.400-15.B1.170-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 156-1 | МН 156-2 | МН 156-3 | МН 156-4 | МН 156-5 | МН 156-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 10.1 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.8 | 1.8 | 1.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 3.8 | 3 | 2.2 | 3.8 | 3 | 1.4 | ||
| Итого, кг | 13.9 | 20.7 | 19.4 | 26 | 23.8 | 20.2 | ||
| Обозначение детали | 1.400-15.B1.170-24 | 1.400-15.B1.170-25 | 1.400-15.B1.170-26 | 1.400-15.B1.170-27 | 1.400-15.B1.170-28 | 1.400-15.B1.170-29 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 157-1 | МН 157-2 | МН 157-3 | МН 157-4 | МН 157-5 | МН 157-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 10 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф14AIII | |||||||
| Длина анкеров, мм | L | 540 | 420 | 320 | 540 | 420 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 12.6 | 12.6 | 12.6 | 14.4 | 14.4 | 14.4 | |
| Выборка стали на 1 изделие (арм. AIII ф14), кг | 5.9 | 4.6 | 3.5 | 5.9 | 4.6 | 1.9 | ||
| Итого, кг | 18.5 | 17.2 | 16.1 | 20.3 | 19 | 16.3 | ||
| Обозначение детали | 1.400-15.B1.170-30 | 1.400-15.B1.170-31 | 1.400-15.B1.170-32 | 1.400-15.B1.170-33 | 1.400-15.B1.170-34 | 1.400-15.B1.170-35 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 158-1 | МН 158-2 | МН 158-3 | МН 158-4 | МН 158-5 | МН 158-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 400 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 160 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | 60х60х12 (шт.9) | 60х60х12 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 15.1 | 15.1 | 15.1 | 18.2 | 18.2 | 18.2 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 8.8 | 6.6 | 5.3 | 8.8 | 6.6 | 3 | ||
| Итого, кг | 23.9 | 21.7 | 20.4 | 27 | 24.8 | 21.2 | ||
| Обозначение детали | 1.400-15.B1.170-36 | 1.400-15.B1.170-37 | 1.400-15.B1.170-38 | 1.400-15.B1.170-39 | 1.400-15.B1.170-40 | 1.400-15.B1.170-41 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 159-1 | МН 159-2 | МН 159-3 | МН 159-4 | МН 159-5 | МН 159-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 12.6 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.8 | 1.8 | 1.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 3.8 | 3 | 2.2 | 3.8 | 3 | 1.4 | ||
| Итого, кг | 16.4 | 15.6 | 14.8 | 18.2 | 17.4 | 15.8 | ||
| Обозначение детали | 1.400-15.B1.180 | 1.400-15.B1.180-01 | 1.400-15.B1.180-02 | 1.400-15.B1.180-03 | 1.400-15.B1.180-04 | 1.400-15.B1.180-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 160-1 | МН 160-2 | МН 160-3 | МН 160-4 | МН 160-5 | МН 160-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | 60х60х12 (шт.9) | 60х60х12 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 18.8 | 18.8 | 18.8 | 21.9 | 21.9 | 21.9 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 8.8 | 6.6 | 5.3 | 8.8 | 6.6 | 3 | ||
| Итого, кг | 27.6 | 25.4 | 24.1 | 30.7 | 28.5 | 24.9 | ||
| Обозначение детали | 1.400-15.B1.180-06 | 1.400-15.B1.180-07 | 1.400-15.B1.180-08 | 1.400-15.B1.180-09 | 1.400-15.B1.180-10 | 1.400-15.B1.180-11 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 161-1 | МН 161-2 | МН 161-3 | МН 161-4 | МН 161-5 | МН 161-6 | |||
 | ||||||||
| Размер пластины, мм | А | 500 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 210 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.9) | 50х50х10 (шт.9) | 50х50х10 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 15.7 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 1.8 | 1.8 | 1.8 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 3.8 | 3 | 2.2 | 3.8 | 3 | 1.4 | ||
| Итого, кг | 19.5 | 18.7 | 17.9 | 21.3 | 20.5 | 18.9 | ||
| Обозначение детали | 1.400-15.B1.180-12 | 1.400-15.B1.180-13 | 1.400-15.B1.180-14 | 1.400-15.B1.180-15 | 1.400-15.B1.180-16 | 1.400-15.B1.180-17 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 162-1 | МН 162-2 | МН 162-3 | МН 162-4 | МН 162-5 | МН 162-6 | |||
 | ||||||||
| Размер пластины, мм | А | 500 | ||||||
| Размер пластины, мм | B | 500 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 210 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 210 | ||||||
| Привязки анкеров, мм | b2 | 40 | ||||||
| Количество и диаметр анкеров | 9ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.9) | 60х60х12 (шт.9) | 60х60х12 (шт.9) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 23.6 | 23.6 | 23.6 | 26.7 | 26.7 | 26.7 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 8.8 | 6.6 | 5.3 | 8.8 | 6.6 | 3 | ||
| Итого, кг | 32.4 | 30.2 | 28.9 | 35.5 | 33.3 | 29.7 | ||
| Обозначение детали | 1.400-15.B1.180-18 | 1.400-15.B1.180-19 | 1.400-15.B1.180-20 | 1.400-15.B1.180-21 | 1.400-15.B1.180-22 | 1.400-15.B1.180-23 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 163-1 | МН 163-2 | МН 163-3 | МН 163-4 | МН 163-5 | МН 163-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 600 | ||||||
| Размер пластины, мм | б | 8 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 170 | ||||||
| Привязки анкеров, мм | b2 | 45 | ||||||
| Количество и диаметр анкеров | 12ф12AIII | |||||||
| Длина анкеров, мм | L | 470 | 370 | 270 | 470 | 370 | 170 | |
| Размеры пластин усиления и кол-во, мм | 50х50х10 (шт.12) | 50х50х10 (шт.12) | 50х50х10 (шт.12) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=8 | 15.1 | ||||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 2.4 | 2.4 | 2.4 | ||||
| Выборка стали на 1 изделие (арм. AIII ф12), кг | 5 | 4 | 2.9 | 5 | 4 | 1.8 | ||
| Итого, кг | 20.1 | 19.1 | 18 | 23.5 | 21.5 | 19.3 | ||
| Обозначение детали | 1.400-15.B1.190 | 1.400-15.B1.190-01 | 1.400-15.B1.190-02 | 1.400-15.B1.190-03 | 1.400-15.B1.190-04 | 1.400-15.B1.190-05 | ||
| Наименование характеристики | Обозначение | Значение закладных изделий | ||||||
|---|---|---|---|---|---|---|---|---|
| МН 164-1 | МН 164-2 | МН 164-3 | МН 164-4 | МН 164-5 | МН 164-6 | |||
 | ||||||||
| Размер пластины, мм | А | 400 | ||||||
| Размер пластины, мм | B | 600 | ||||||
| Размер пластины, мм | б | 12 | ||||||
| Привязки анкеров, мм | а1 | 160 | ||||||
| Привязки анкеров, мм | а2 | 40 | ||||||
| Привязки анкеров, мм | b1 | 170 | ||||||
| Привязки анкеров, мм | b2 | 45 | ||||||
| Количество и диаметр анкеров | 12ф16AIII | |||||||
| Длина анкеров, мм | L | 620 | 460 | 370 | 620 | 460 | 210 | |
| Размеры пластин усиления и кол-во, мм | 60х60х12 (шт.12) | 60х60х12 (шт.12) | 60х60х12 (шт.12) | |||||
| Выборка стали на 1 изделие (профильная сталь), кг | -б=12 | 22.6 | 22.6 | 22.6 | 26.7 | 26.7 | 26.7 | |
| Выборка стали на 1 изделие (арм. AIII ф16), кг | 11.8 | 8.8 | 7.1 | 11.8 | 8.8 | 4 | ||
| Итого, кг | 34.4 | 31.4 | 29.7 | 38.5 | 35.5 | 30.7 | ||
| Обозначение детали | 1.400-15.B1.190-06 | 1.400-15.B1.190-07 | 1.400-15.B1.190-08 | 1.400-15.B1.190-09 | 1.400-15.B1.190-10 | 1.400-15.B1.190-11 | ||
тонн металлопроката
единиц металлопроката
новых клиентов в год
ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
